タッチパネル作画研修装置

商品説明

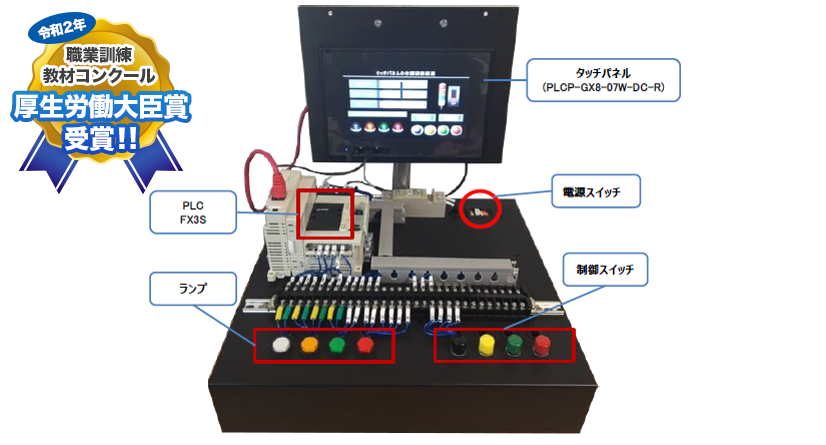

PLC研修キットにタッチパネルユニットを取り付けた研修機材です。
タッチパネルを有用した機械と人とのインターフェースを学ぶことができ、LCDパネル設計から
PLC制御を使用したプログラムでタッチパネルのオブジェクトの動作を制御する技術も学ぶことができます。
※別途オプションで、タッチパネルを他社製へ変更が可能です

価格

517,000円(税込)

電源

AC100V

制御電源

DC24V

寸法(単位mm)

150(高さ) × 330(幅) × 300(奥行)

シーケンス

三菱電機 FX3S

タッチパネル

ミスミ PLCP GX8 07W DC R

プログラム作成編集

パソコンソフト「GX Works2」

  • ※ 輸送費は別途、ご請求致します。
  • ※ 部品の納入状況により納期が前後する場合がございます。
  • ※ 本体のみの販売で、オプション品は購入費用が掛かります。
  • ※ 仕様や詳細等、詳しくお聞きになりたい場合は、営業担当または、製造元又は販売元までお問い合わせください。

AToM (アトム)ではこんなことが学べます

AToM説明

保全技能

  • ・保守/点検/部品交換/清掃/調整
  • ・故障原因特定(60のエラーコード)

生産管理概論

  • ・サイクルタイム学習
  • ・工程能力と改善

電気・機械・制御

  • ・メカトロニクス設備制御の基本
  • ・制御機器、駆動装置、センサー
  • ・制御系システム構成とI/F概要

ロボット制御

  • ・ロボットティーチング
  • ・機器類とのI/F

IoT

  • ・稼働監視
  • ・予知保全

各種インターフェース

  • ・I/Oインターフェース
  • ・タッチパネル作画
    ※別体研修装置もございます

※オプション品を追加することで、「IoT」や「ロボット」などの先端技術も学べます。

オプション品のご案内

IoT導入・活用研修ツール

1.稼働監視パッケージ

稼働監視パッケージ

設備の稼働監視
各種信号の横取り監視

2.予知保全パッケージ

予知保全パッケージ

FFT変換により周波数を分析機械
学習で故障予知

ロボット導入・研修ツール

1.人協働型ロボット

人協働型ロボット

2.産業用ロボット

産業用ロボット

AToMへのワークIN・OUTをロボットが行います。
ロボットティーチング、ロボットと機器類とのIFが学べます。

制御盤内のレイアウト

AToM説明

内の数字は、表のNoに対応しています

  • ・*には、回路の数字が入る
  • ・ターミナルリレーは動作中LED点灯
No 名称 記号 機能
1 漏電遮断器 NFB 過電流保護
2 電磁接触器 MC0 電磁力で電路開閉
3 サーキットプロテクタ CP* 過負荷・過電流保護
4 シーケンサー PLC プログラム制御
5 入出力ユニット XC・TC 入出力信号
6 ステッピングモータ・位置決めユニット・&通信ユニット LH20V モータコントローラとPLC間の位置決め制御と信号通信
7 電磁開閉器・+サーマルリレー MC* TH* ACモータの過電流保護
8 +24V電源(2) PS* システムの直流電源
9 ターミナルリレー RY* 条件により電路開閉
A ターミナルリレー RY* 同上
B 端子台 TB* 信号の一時接続点

AToM (アトム) 構成部品

機械要素
  • ①ベルトコンベア
  • ②ラック&ピニオン
  • ③リニアモーションガイド
  • ④Vベルト
  • ⑤ボールネジ
  • ⑥べベルギア
  • ⑦各種ギア、ネジ、潤滑剤 他
電気要素
  • ①制御機器:PLC (KEYENCE製 KV-5000)
  • ②入力デバイス
  • ・光電センサー・マイクロスイッチ
  • ・タッチパネル・圧力/磁気センサー 他
  • ③出力デバイス
  • ・リレー/バルブ/ソレノイド
  • ・ランプ/タッチパネル/シグナルタワー
  • ・ステッピングモーター/ACモーター 他
  • ④電源
  • ・DC24V電源・回路遮断器(CP)
  • ・電磁開閉器(MC) ・熱遮断器(TMP)
  • ・サーキットブレイカー(NFB)
  • ⑤制御盤
  • ・端子台・圧着端子・線材・カッチングボックス
  • ・DINレール 他
制御機器 KEYENCE
①制御機器 KEYENCE
タッチパネル・各種モーターKEYENCE
③タッチパネル・各種モーターKEYENCE
バルブ・ソレノイド SMC
③バルブ・ソレノイド SMC
空圧要素
  • ①シリンダー
  • ②エアバルブ
  • ③エアフィルタ
  • ④レギュレータ
  • ⑤ルブリゲータ
  • ⑥エアチューブ
  • ⑦圧力計、他
空圧要素
①~⑦ SMC
安全要素
  • ①エリアセンサー
  • ②非常停止スイッチ
安全要素
その他
  • オプションを多数そろえております
  • ①各仕様を他社製へ変更することも可能です
  • ②安全カバー・ロックアウトシステムを追加することも可能です
  • ③産業用ロボ・人協働用ロボットとの接続も可能です
  • ④ハード・ソフトご要望に応じてカスタム致します
その他
